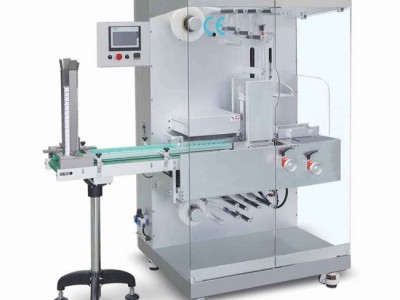

1、 产品型号：DS-15捆扎机

2、 产品概述：该机采用进口电气元件，PLC控制系统、人机操作界面、具有运行稳定、操作简单等特点；主要用于食品、药品行业盒装产品的组合捆包。

3、 技术参数：

4.1捆包尺寸（LxWxH）最大为240*150*300mm 最小50x60x90mm。（此尺寸为捆包尺寸）

4.2使用包材：PE膜     适用捆包带规格（宽度）：30~80mm

    捆包膜厚度：30~80um

4.3捆包速度：捆包速度为每分钟8~15捆(根据盒子尺寸及层数而定)

4.4工作电源：220V/50Hz

4.5 设备功率：800W

4.6工作气压：0.6~0.8MPa

4.7外型尺寸：1100x800x1600mm

        4.8输送尺寸：1300x250x800mm

4.9设备总重量：350kg

4、 使用环境：

5.1工作气压不低于0.6 MPa ,排气量：0.3立方/分钟

5.2工作电源稳定在220V/50HZ。

5.3周围环境干净、卫生。

5.4前端与装盒机联线使用。

 二、机器原理

本机由机架、输送机构、上盒机构、推盒机构、热封机构及绕膜机构等结构构成，前端可与装盒机联线、后端可与监管码、装箱机联线，基本机械工作原理如下：

盒子由输送机构进入光纤之后，由上料气缸推入存盒架，直到设定数量后，推料气缸将盒子推入热封机构进行热封、分切、冷却。

输送带盒子进入-可与装盒机联线→根据盒子数量调节档条与光纤感应器→控制上料气缸上料退回后-→到设定数量时推料气缸把盒子推入热封位置→压盒气缸压盒→推料气缸退回-→上刀伺服开始工作→压膜气缸进行工作 →上刀伺服到位下刀气缸启动封膜-上刀伺服压住不放→下刀气缸退回→吹气冷却-上刀伺服退回→完成一次捆包！

如有更变另行通知

DS-15 全自动捆包机易损件清单和规格
