一、产品介绍

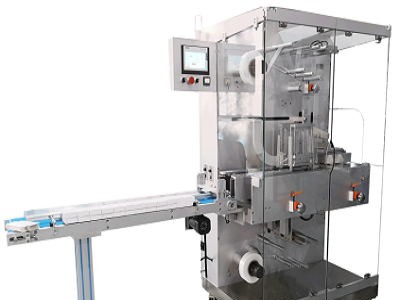

1、 产品型号：DS25全自动捆扎机

2、 产品概述：该机采用进口电气元件，PLC控制系统、人机操作界面、具有运行稳定、操作简单等特点；主要用于食品、药品行业盒装产品的组合捆扎。

3、 技术参数：

4.1捆包尺寸（LxWxH）最大为190*150*300mm 最小50x60x90mm。（此尺寸为捆包尺寸，1*10最大为190*95*300，2*5可达到190*150*300）

4.2使用包材：PE膜     适用扎带规格（宽度）：30~80mm

    捆扎膜厚度：30~80um

4.3捆扎速度：捆扎速度为每分钟15~25捆(根据盒子尺寸及层数而定)

4.4工作电源：220V/50Hz

4.5 设备功率：1500W

4.6工作气压：0.6~0.8MPa

4.7外型尺寸：1100x800x1600mm

4.8输送尺寸：1300x250x800mm

4.9设备总重量：500kg

4、 使用环境：

5.1工作气压不低于0.6 MPa ,排气量：0.3立方/分钟

5.2工作电源稳定在220V/50HZ。

5.3周围环境干净、卫生。

5.4前端与装盒机联线使用。

二、机器原理

机械动作原理

 本机由机架、输送机构、集合机构（翻盒机构）、存盒机构、推盒机构、热封机构及绕膜机构等结构构成，前端可与装盒机联线、后端可与监管码、装箱机联线，基本机械工作原理如下：

盒子由输送机构进入翻盒机构，翻盒完成之后，由上料气缸推入存盒架，推料伺服将盒子推入热封机构进行热封、分切、冷却。

输送带盒子进入-可与装盒机联线→根据盒子数量调节档条与光纤感应器→控制上料气缸

上料退回后-推料伺服把盒子推入热封位置→紧膜气缸进行工作  →压盒气缸压盒→推料伺服退回-→上刀伺服开始工作→下刀气缸启动封膜-上刀伺服压住不放→下刀气缸退回→吹气冷却-上刀伺服退回→

完成一次捆包！

 DS25 全自动高速捆包机配置清单

如有更变另行通知

易损件清单和规格

 装箱单
