维护安全措施及维修安全措施

 对电气和机械组件进行操作的工作人员必须经过培训，授权认可。

 对机台的机械组件和电气进行维修的须是经过培训认可的工作人员。他必须熟悉机械安装和电气维修有一定经验的专业人员。

定期进行机台检修维护，发现安全隐患立即排除，避免造成大的损失。

决不允许在带电的机台上进行维修操作。

只有把控制柜里的总回路断路器断开，切断机台总的供电以后，才能进行电气组件的维修操作。

--维修安全措施

所有的安装部件必须由专人进行维护，以避免机台的损坏和人员的伤害。机台一旦发生故障必须立即进行维修处理。由经过授权的技术人员及时排除机台的故障。每次维修过后，必须检查机台的防护安全装置，方可启动运行。

不要用电焊切割或火焰切割任何零组件，除非切割部位不会引起火灾及不损伤其它部件的情况下。

 ● 不要攀爬机台，应使用安全的平台或搭脚手架。

● 当使用机械设备（起重机等等）来起吊或移动零部件时，即便部件是较轻的，使用这些设备也应小心，因为也存在滑落或失去平衡的危险。

● 如零部件损坏无法修理，应向制造单位索取（限保修期内），不得自行测绘制造，这样会造成配合不当而损坏其它零组件。

 电器注意问题

全自动装箱线一体机标准运行环境如下述：

● 环境温度：-10°C至+40°C

● 安装：室内

● 电源频率：50±5 HZ

● 电压：380VAC 三相

● 功率：7.5KW

电气安全要求

只有经过专业考核的人员才允许操作使用电气组件。需特别指出的是在进行电控柜内任何操作之前所有连接至机台的电源须先切断。可以通过断开主回路断路器来切断主电源供电。

● 触电危险：即使当主电源被切断或主回路断路器被断开，机台上的某些电器组件仍可能带电。

● 灼伤危险：电流会导致电气组件暂时或长时间发热，所以当接触及动力线电缆、控制电缆、电源缆、接线盒盖及电机外壳时务必小心。

● 即使当机台关机，只要供电回路断路器闭合，动力线线电缆仍然带电。详情参考电器原理图。

● 如要对电控柜进行清扫，应用吸尘器，不可用未经过滤的压缩空气直接清扫。压缩空气中的水，油污会造成电器线路短路及绝缘电阻降低。

第三章 机器的安装

A. 打开包装箱上盖，移去包装箱的四块侧板；

B. 抬出机器主体，将其放置在平稳的地面；

C. 调节机器底部的底脚螺栓，以调节机器水平高度并防止机器在运转时滑动；

D. 请按正确电压进行接线，注意：务必可靠连接地线。

 3-1 、检查及清理

 打开机体后盖，看继电器及其它仪表在运输过程的振动中如有歪倒，脱开或松动，应拨正，装上和按紧。

 3-2 、接通气源、电源

 1. 接通压力为 0.5-0.8 兆帕的气源

 2. 接通电源AC380V/3 相/50HZ.

a. 开机前应检查其电压等级、频率，是否符合本机器的要求，正确无误后方可操作机器；

b. 检查其安全设施是否齐全，接地保护是否牢固可靠；

 c. 机器在操作时不要随意打开门、盖；

 d. 机器在工作中，非操作人员不得靠近设备，不得将手和其它异物伸进在运转的机器中；

e. 尽管操作简单，但只有受过培训的人才可操作；

 f. 注意防止身体或任何部位被捆扎；

 g. 不要超过本手册规定的机器负载能力过度使用机器；

 h. 严格按照本手册指导操作。

第四章、设备的基本信息

HCP-5全自动开装箱一体机是一款集开箱，堆垛，装箱，封箱等工序于一体的全自动包装设备。可以选配机械手臂，从而实现纸箱贴标签，纸箱堆垛最终物流直接对接的全面解决方案。设备稳定生产效率可达到 5箱/分钟，各项性能达到国际先进水平。设备采用全伺服控制，在各个工位具有缺箱检测、产品来料检测、堆垛过载保护、纸箱位置检测等，实现产品生产全程监测、全程可控。HCP-5全自动开装箱一体机善于解决形状不规则的产品以及纸板投放、说明书、手册投放等复杂情况装箱问题。适用于医药及日化产品规模生产。

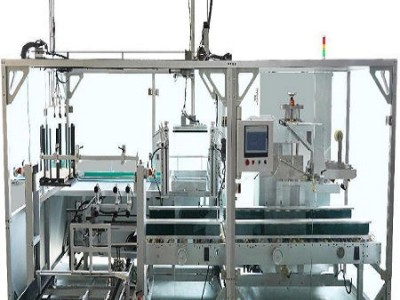

HCP-5全自动开装箱一体机
